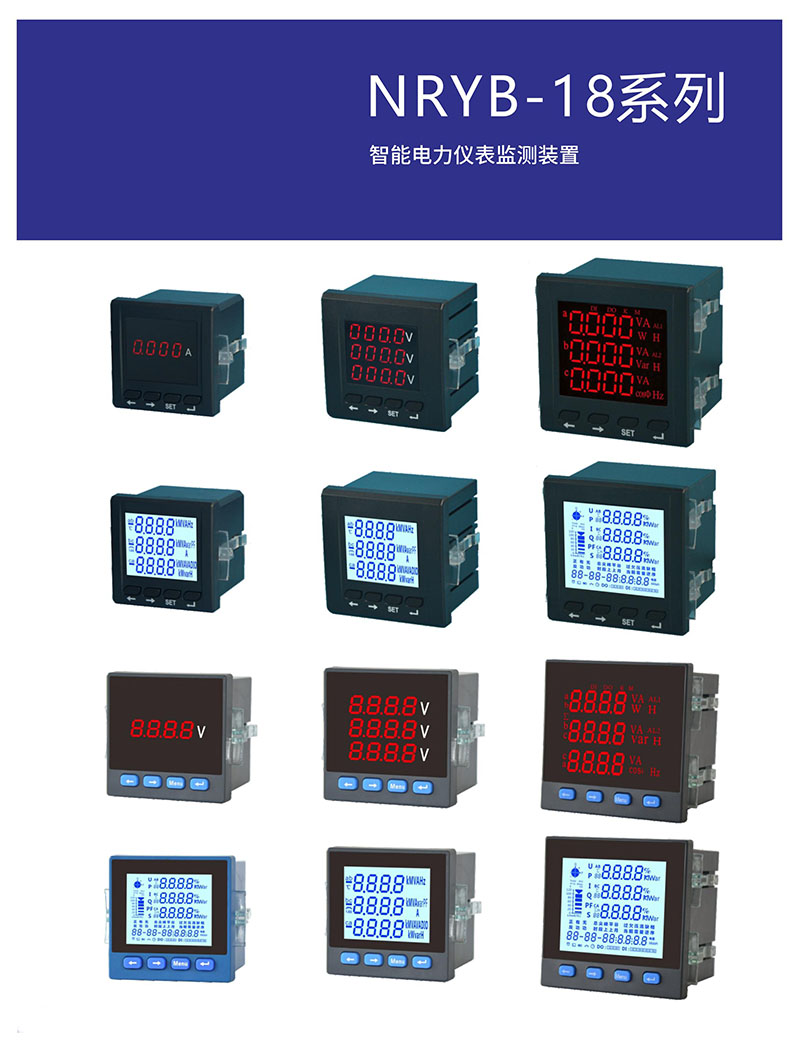

多功能儀表
產品分類：多功能儀表
關註度：396
發布時間：2023-03-02 22:14:41
產品簡介：產品概述 電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計···
產品詳情 | PRODUCT DETAILS
產品概述
電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等，帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。並可選配模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能；產品目前廣泛應用於能源管理系統、變電站
自動化、配電網自動化、小區電力監控、工業自動化、智能建築、智能配電盤及開關櫃中。
技術指標
| 測量精度 | 電壓 | 0.2S級 |
| 電流 | 0.2S級 | |
| 有功功率 | 0.5S級 0.5S級 | |
| 無功功率 | 0.5S級 | |
| 功率因數 | 0.5S級 | |
| 頻率 | ±0.02Hz | |
| 有功電能 | 0.5S級 | |
| 無功電能 | 1級 |

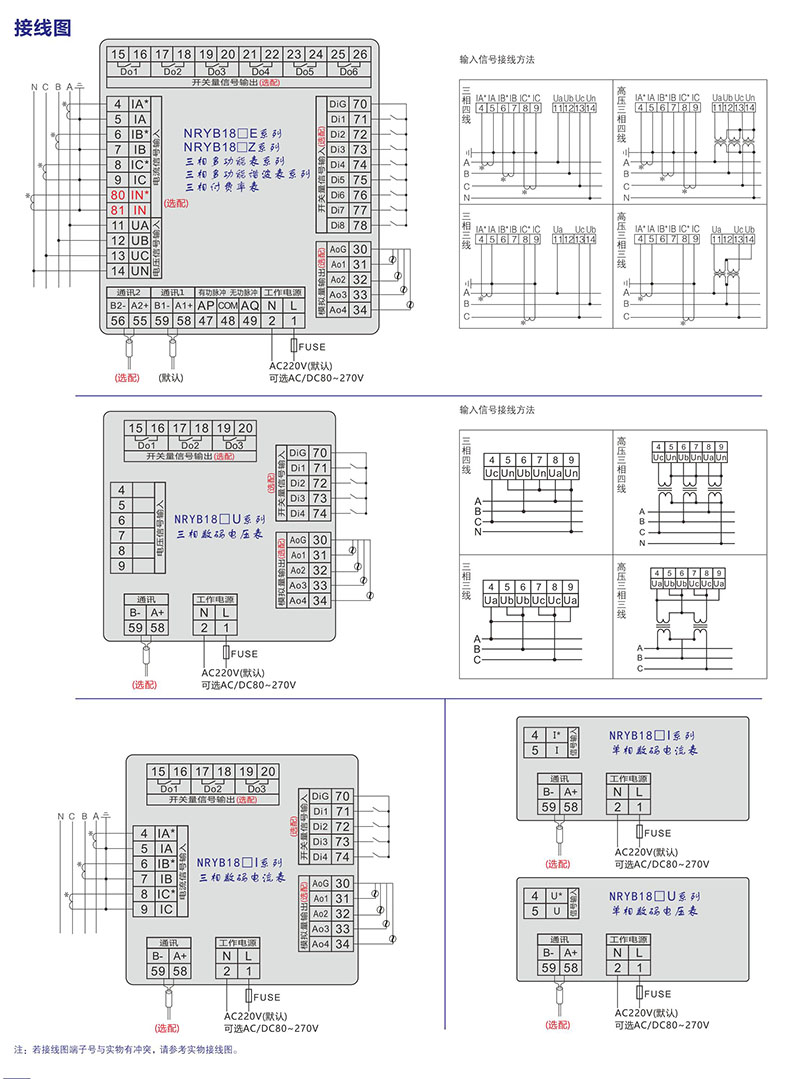

| 信號輸入 | 接線方式 | 三相四線、三相三線 |
| 額定電壓 | AC57.7V、AC100V、AC220V、AC380V | |
| 額定電流 | AC 1A、AC 5A(可通過CT擴展量程，訂貨時說明) | |
| 過負載 | 電壓：1.2倍(持續)，2倍/10秒(瞬時) | |
| 電流：1.2倍(持續)，10倍/5秒(瞬時) | ||
| 功耗 | 電壓：＞300kΩ，電流：＜20mΩ | |
| 阻抗 | 電壓：＜1VA/相，電流：＜0.4VA/相 | |
| 頻率 | 45~65Hz |
| 輔助電源 | 工作範圍 | AC220V(默認),AC/DC80V~270V |
| 功耗 | ＜4VA |
| 功能模塊 | 通訊接口 | Rs485接口 MODBUS-RTU協議 |
| 開關量輸入 | 波特率：1200~38400bps，默認：9600bps | |
| 9和2型：最大支持8路幹結點輸入，3和A型：最大支持2路幹結點輸入 | ||
| 開關量輸出（繼電器輸出） | 9和2型：最大6路，3和A型：最大3路，容量：AC250V/5A,DC30V/5A | |
| 變送輸出（模擬量輸出) | 9和2型：最大4路，3和A型：最大3路，0/4~20mA或0~5/10V | |
| 電能脈沖輸出 | 支持2路電能脈沖輸出，常數：3200imp/kwh（kvarh） |
| 環境 | 工作溫度 | -10℃~+55℃ |
| 存儲溫度 | -25℃~+70℃ | |
| 相對濕度 | ≤93%RH，無腐蝕性氣體場所 | |
| 海拔 | ≤2500m | |
| 安全 | 絕緣電阻 | ＞100MΩ |
| 交流耐壓 | AC 2kV | |
| 電磁兼容性能 | 靜電放電 | Ⅳ 級 |
| 電快速瞬變脈沖群 | Ⅳ 級 | |
| 浪湧（沖擊） | Ⅳ 級 | |

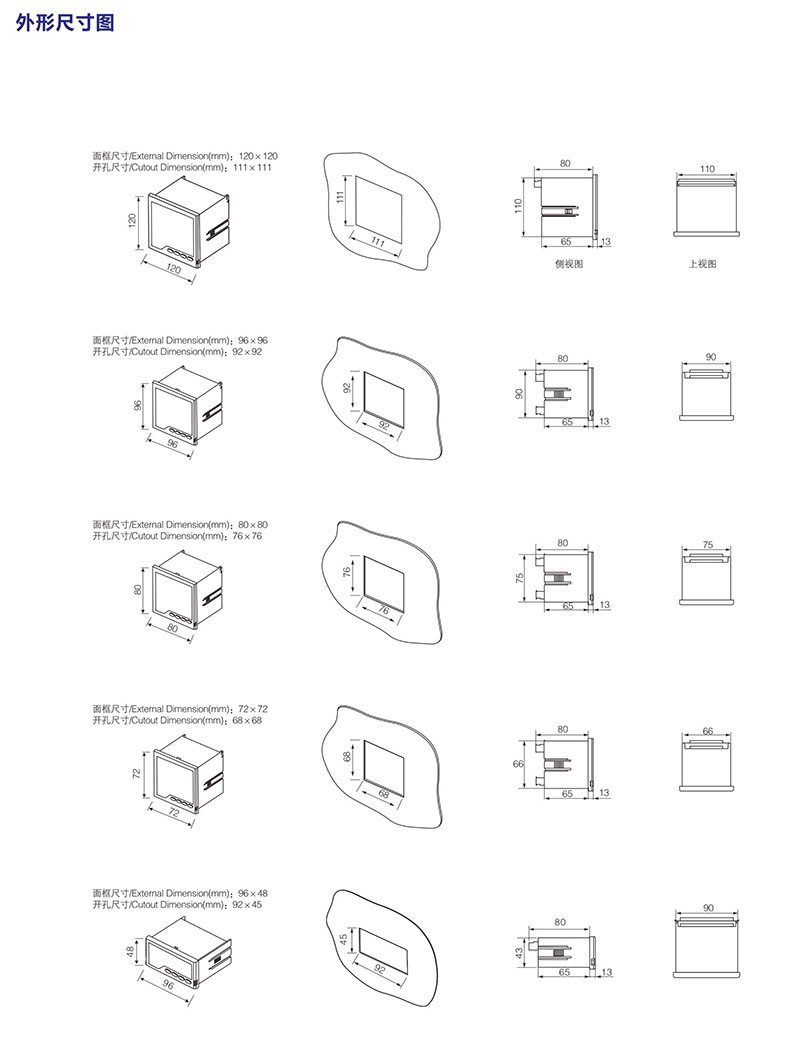

| 外形尺寸（mm） | 面框尺寸 | 120×120；96×96；80×80；72×72 |
| 開孔尺寸 | 111×111；92×92；76×76；68×68 |
產品標準
GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
GB/T 22264.2-2008安裝式數字顯示電測量儀表第⒉部分:電流表和電壓表的特殊要求
GB/T 22264.3-2008安裝式數字顯示電測量儀表第3部分:功率表和無功功率表的特殊要求GB/T 22264.4-2008安裝式數字顯示電測量儀表第4部分:頻率表的特殊要求
GB/T 22264.5-2008安裝式數字顯示電測量儀表第5部分:相位表和功率因數表的特殊要求GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法
