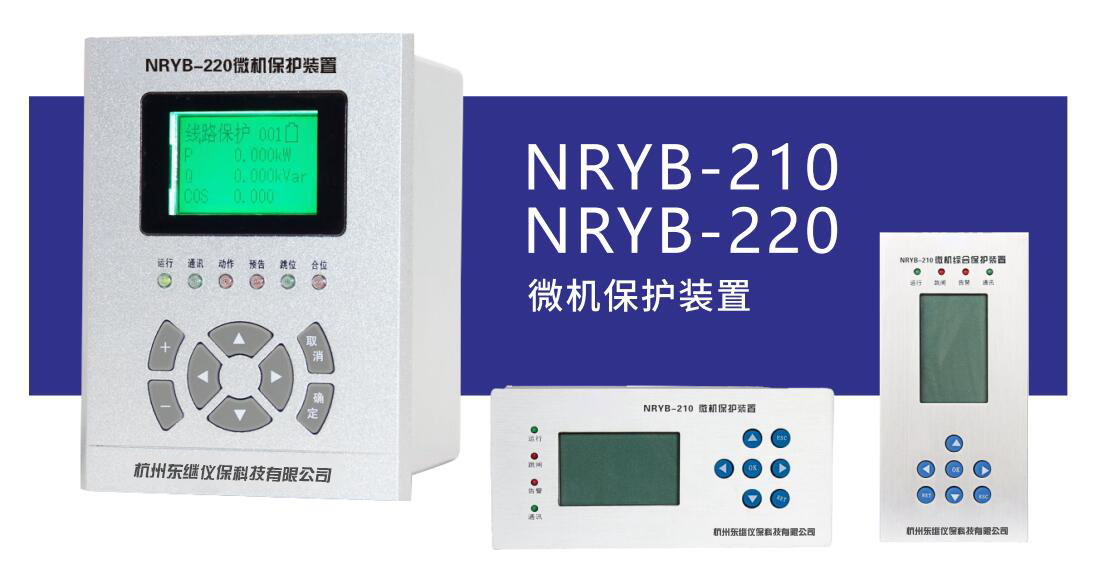

裝置簡介

適應範圍：
主要用於充氣櫃、固體絕緣櫃、 450小型開關櫃等

裝置材料：
外殼/面板均為鋁合金型材、阻燃性接線端子、液晶顯示、電磁兼容抗幹擾性強

技術說明
裝置電源：AC/DC：85-265V；可特殊定制DC24V、DC48V等。
交流量采集：8路，保護為4路電流、4路電壓
開關量采集：6-8個，繼電器出口：4個，其中有2個為告警/跳閘信號出口。
485通訊口：1路，Modbus-RTU標準協議（選配）

保護功能（根據型號具體配置）
過流Ⅰ段保護、過流Ⅱ段保護、過流Ⅲ段保護、反時限過流保護、過流加速保護、過負荷保
護、啟動速斷保護、正序過流、負序過流、過熱保護、零序Ι段保護、零序Ⅱ段保護、零序加速
保護、低電壓保護、過電壓保護、壹次重合閘、二次重合閘、三次重合閘、重合閘閉鎖、重瓦
斯保護、輕瓦斯保護、超溫保護、過溫保護

尺寸說明
NRYB-220：            外觀尺寸：寬*高 = 108*144  開孔尺寸：寬*高 = 100*135
深度：100mm
NRYB-210V(豎裝)：外觀尺寸：寬*高 = 73*158   開孔尺寸：寬*高 = 70*147
深度：100mm
NRYB-210H(橫裝)：外觀尺寸：寬*高 = 158*73   開孔尺寸：寬*高 = 147* 70
深度：100mm
